RECONOCIMIENTO E IDENTIFICACIÓN DE TARGETS
Las imágenes satelitales y sus productos derivados proporcionan información importante como herramienta en el reconocimiento regional y local de zonas favorables para la exploración geológica minera, especialmente en áreas remotas o peligrosas donde la exploración representa un desafío.

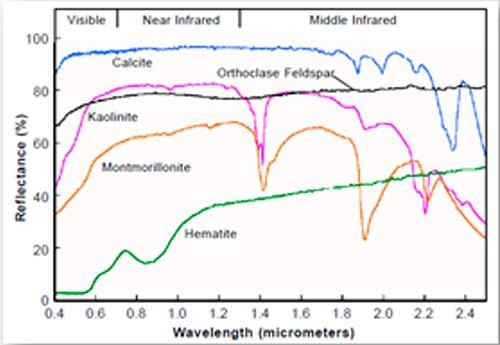

Análisis espectral y espectroscopia de reflectancia
El procesamiento de imágenes satelitales en el rango del visible (VIS), infrarrojo cercano (NIR) e infrarrojo de onda corta (SWIR), utilizando librerías espectrales de referencia, permite generar información para la identificación de zonas con ocurrencia de mineralización, dependiendo de la escala y etapa del proyecto se puede obtener:

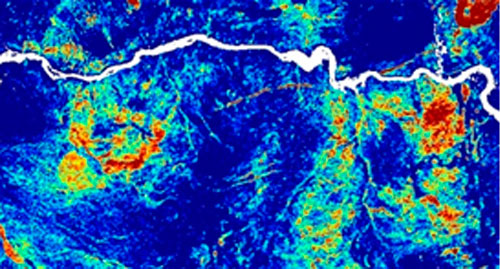

- Índices de contenido mineral Oxido Férrico (Fe3+), Oxido Ferroso (Fe2+), Hidróxido de Aluminio (Al-OH), Hidróxido de Magnesio (Mg-OH), entre otros.

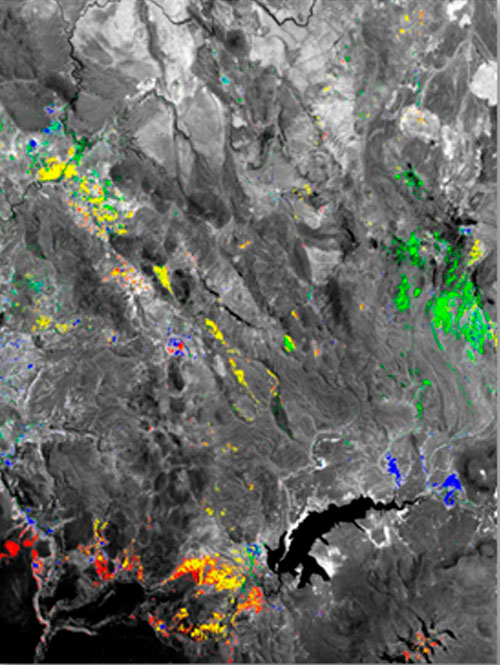

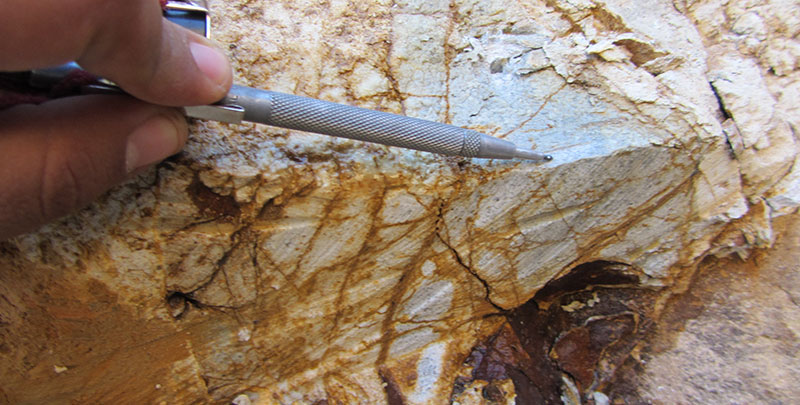

- Cartografiado de áreas de alteración asociados a hidrotermalismo (Argílica Avanzada, Argílica Intermedia, Sericítica o Fílica, Propilítica, Potásica, Carbonatación, Óxidos de Hierro y Silicificación).
Cartografiado de minerales característicos de los diferentes tipos de depósitos minerales, como Alunita, Pirofilita, Caolinita, Illita, Esmectita, Muscovita, Clorita, Epidota, Calcita, Jarosita, entre otros.
Análisis Estructural
El modelamiento topográfico de modelos de elevación digital generados con imágenes satelitales con capacidad estéreo permite la identificación de estructuras que podrían estar relacionadas a algún evento geológico, también se utilizan imágenes de radar como complemento en la interpretación estructural, los productos que se generan son:
- Anáglifos,
- Filtros direccionales,
- Modelos de sombras, Read Relief Image Map (RRIM)
- Pendientes, aspecto y curvatura.
- Imágenes radar

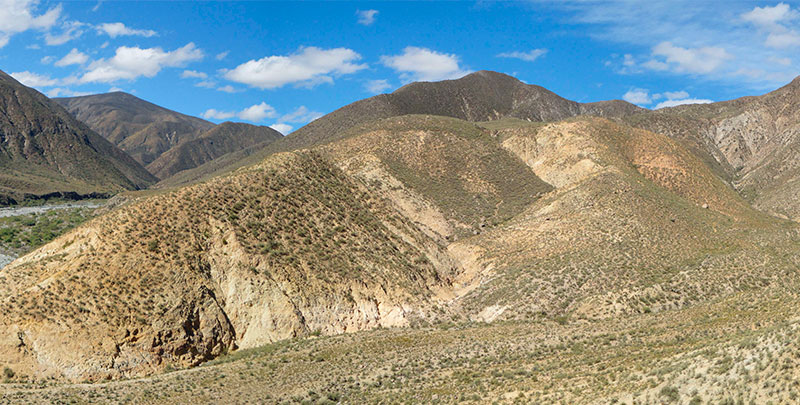

Discriminación Litológica
Se utiliza técnicas de procesamiento espectral para realizar el realce de las litologías presentes en la superficie del suelo utilizando información en las longitudes de onda SWIR y TIR, asi como modelos de elevación digital para generar:
- Índices de cuarzo-sílice, carbonato y máficos.
- Realce de imágenes
- Fusión de imágenes
- Índice de rugosidad del terreno.
- Textura de la superficie del terreno.
¿Cómo imágenes satelitales adecuadas al tipo y escala de trabajo?

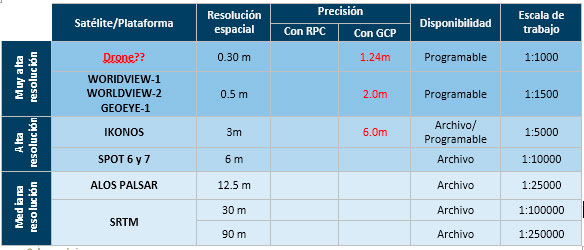

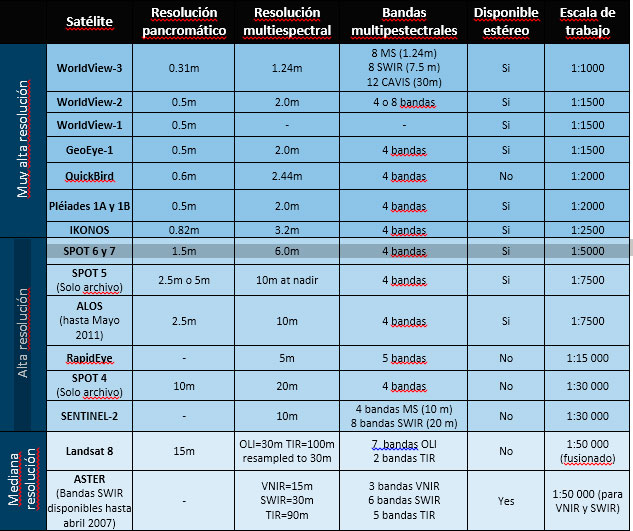

En la actualidad existen diferentes tipos de imágenes satelitales de acuerdo al tipo de aplicación y a la escala de trabajo:
FACTIBILIDAD, PLANIFICACIÓN Y SEGUIMIENTO DE ACTIVIDADES PRODUCTIVAS
Información espacial para estudios de factibilidad e instalación de infraestructura
Las imágenes satelitales de alta resolución espacial conjuntamente con los modelos de elevación del terreno (DEM) proporcionan una herramienta para la identificación de características, rasgos y/o infraestructura preexistente en el lugar donde se instalará el futuro proyecto minero, lo que permite una mejor planificación basada en información geoespacial reciente.
Imágenes satelitales de alta resolución
La evaluación de las características del terreno previas a la instalación de infraestructura, lograda mediante el análisis de la topografía (pendiente, aspecto, entre otros) y aplicación de técnicas avanzadas de procesamiento de las imágenes satelitales, pueden ser útiles en etapas de planificación ya que pueden reducir gastos de establecimiento y operación.

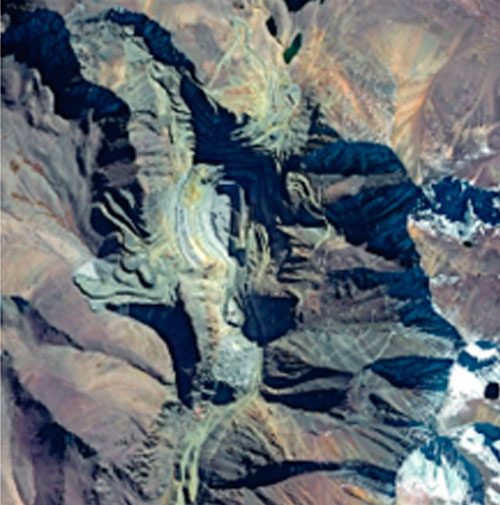

FORMOSAT-2, Mina Los Pelambres, Chile. Copyright © AIRBUS
Las imágenes satelitales de alta resolución tienen varias ventajas, entre ellas:
• Una imagen de alta resolución previo a la etapa de instalación, permite identificar la infraestructura existente y establecer una línea base para futuras evaluaciones, y análisis multi-temporal en etapas de extracción, impacto ambiental, entre otros.
• Elaboración de planos de ubicación, de actividades extractivas, rutas, etc., en etapas de previas a la instalación, así como actualización de planos, planificación de extensiones.
• Análisis de peligros ambientales y riesgos que puedan generarse como parte de las operaciones.
• Seguimiento de actividades extractivas, cálculo de volúmenes, reportes de avance.
• Disposición de residuos sólidos y líquidos y evaluación de impacto ambiental.
• Evaluación de emergencias en caso de desastre.
Análisis de estabilidad de terreno e infraestructura establecida, taludes, entre otros.

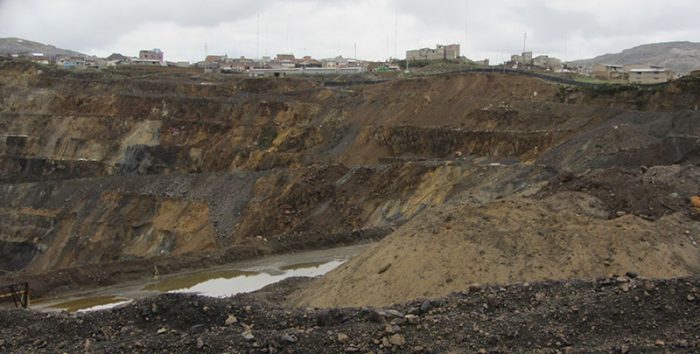

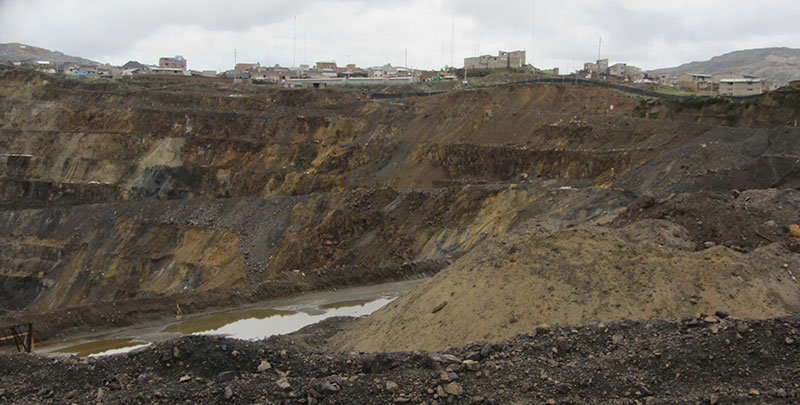

Como parte de los planes técnicos de minado se debe incorporar varias técnicas de monitoreo geodésico, geotécnico, geológico y otros métodos de estabilidad de taludes, tanto para el caso de minas a tajo abierto y de instalaciones subterráneas para el minado a profundidad. En ambos casos las técnicas de Interferometría radar, permiten hacer seguimiento de los cambios en la superficie:
- Inestabilidad de taludes en minas a tajo abierto.
- Subsidencia en superficie por actividades mineras extractivas en túneles.
- Estabilidad del terreno por construcción de infraestructura.

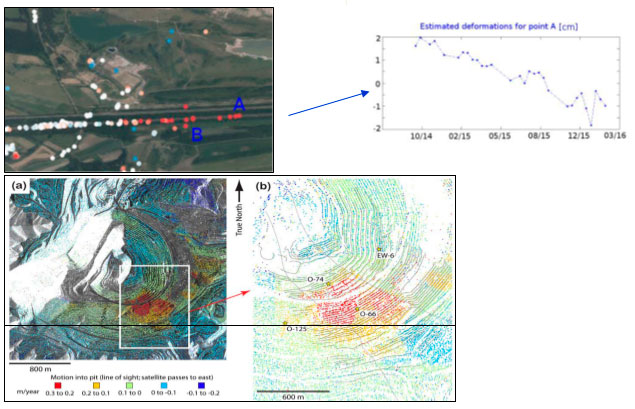

Las técnicas disponibles para detectar desplazamientos del suelo, con imágenes radar satelitales son: InSAR, SBAS-INSAR (Small Baseline Subset) y PSI (Permanent Scaterers Interferometry):
PSI – Permanent Scaterers Interferometry
Análisis de series temporales de datos satelitales radar para detección de movimiento de reflectores permanentes que pueden ser naturales (techos de estructuras, tuberías externas, etc.), o reflectores artificiales instalados en las áreas a evaluar/monitorear. La densidad de los puntos a evaluar depende de la cantidad de reflectores presentes en el área. La precisión de los cambios alcanzado es del orden de mm.
SBAS – InSAR

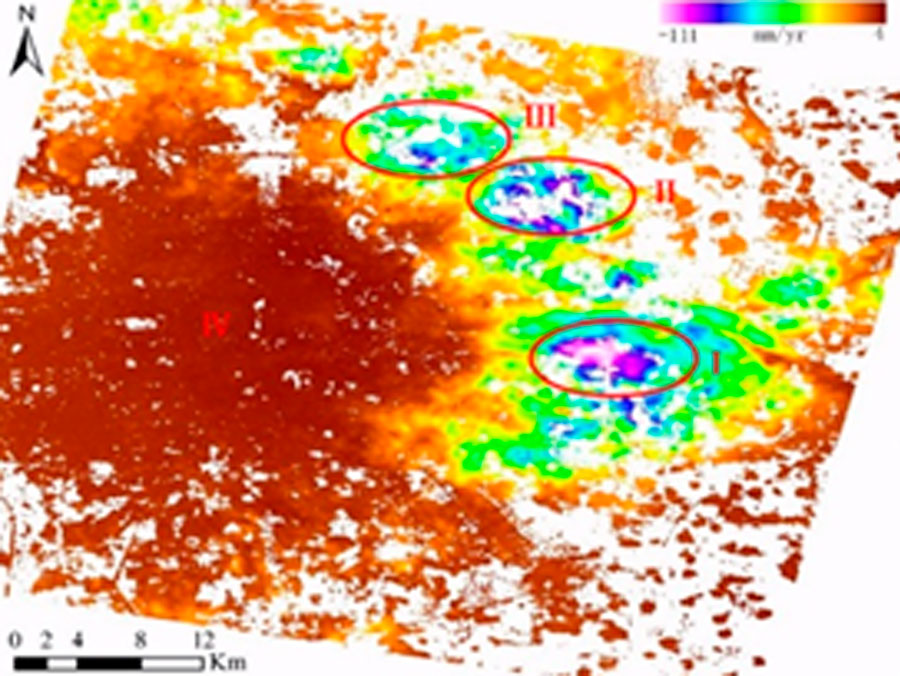

Análisis de series temporales de datos satelitales radar para detección de movimiento de la superficie terrestre. A diferencia de la técnica PSI, esta ofrece una cartografía densa de deformación. La precisión de los cambios alcanzado es del orden de cm.
Las empresas que operan construcciones subterráneas tienen particular interés en tener información acerca de los movimientos producidos en la tierra, identificados con técnicas InSAR, por diferentes razones:
- Cumplimiento de exigencias legales referentes al impacto ambiental de las operaciones.
- Prevenir los posibles peligros y daños potenciales de las instalaciones en superficie, asì como establecer medidas de prevención para evitar y/o reducir los daños.
Establecer sistemas de monitoreo contínuo de la deformación en la zona afectada
